제품정보 > ⊙ 서포트 암 > STL


STL
제품소개

 고하중용 알루미늄 프로파일 서스펜션 시스템으로
케이블 통과 공간을 72mm²로 확보하여 기존 제품
대비 1.5배 이상 커졌으며,
필요 시 튜브 내부에서 전원 케이블과 테이터 케이블 분리도 가능하고 케이블 인입 처리가 보다 편리하게 디자인 된 우수한 제품임


특장점

1. 캡 이중 고정 방식 디자인 :
    스크류를 풀어도 캡이 분리 낙하되지 않는 구조
2. 캡 이탈 방지 스크류 채택 :
    캡 스크류 망실 방지
3. 튜브 수평 조정 구조 채택 :
    고중량에도 튜브와 판넬의 수평 유지 기능


Technical Data
재질
연결 튜브 : DIN EN 573 EN AW-AlMgSi
컴포넌트 : DIN EN 1706 EN AC-AlSi 12(fe)
Sealing
CR(클로로프렌) 또는 PU(폴리우레탄)
색상
튜브, 컴포넌트 : 밝은 회색 RAL 7035
캡 : 짙은 회색 RAL 7016
보호 등급
IP 54
케이블 통과 공간
ø 72 mm

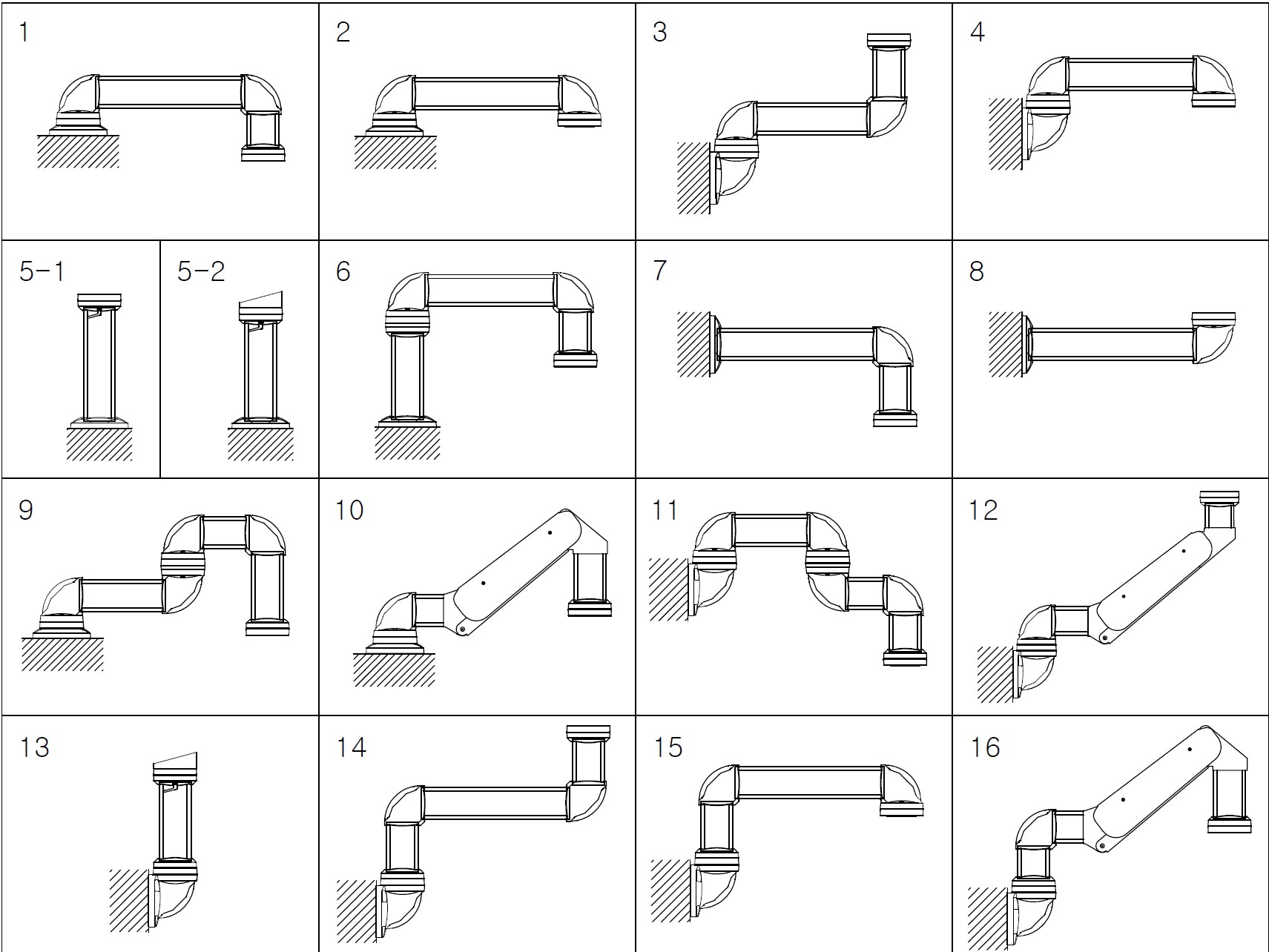

프로그램
이미지 모델명 오더번호
이미지  Top mounted joint  ST 080101
이미지  Wall Hinge (horizontal)  ST 080201
이미지  Wall Hinge V (vertical)  ST 080301
이미지  Foot Stand  ST 080501
이미지  Turnable foot stand  ST 080701
이미지  Coupling  ST 082101
이미지  Elbow Coupling  ST 082301
이미지  Elbow  ST 084101

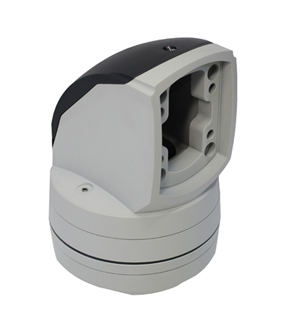

이미지  Elbow Joint  ST 084401
이미지  Intermediate Joint  ST 084501
이미지  Console Flange  ST 084601
