제품정보 > ⊙ 서포트 암 > GT 50 / 60 / 80

GT 50 / 60 / 80

제품소개
ROSE 캐리어 시스템은 주철 또는
캐스트 알루미늄재질로 생산되며 육각
알렌 스크류 및 접시 헤드 육각 스크류로
케이블 채널, 튜브, 판넬을 결합하여 튼튼하게
고정됩니다.
커플링은 고급 볼베어링 및 슬라이드 베어링을
채택하여 튼튼하고 부드럽게 움직이며 적당한
마찰력이 있어 조작반을 원하는 위치와 각도에
고정시켜 사용할 수 있습니다.
케이블 튜브를 통해서 손쉽게 케이블 삽입 가능

GT 50/2 도면 다운로드

GT 60/2 도면 다운로드

GT 80/2 도면 다운로드

Technical Data

재질	connecting tube:square steel tube similar to DIN EN 10305-5, wall thickness 5mm
재질	components:DIN EN 1706 EN AC-AlSi12(Fe)
Sealing	CR and/or NBR
색상	tube galvanized
	components:traffic grey B, RAL 7043 powdered
	special colour on request
보호등급	IP 65, EN 60529
Free cable passage	GT 50/2 16cm²(40X40 mm)
	GT 60/2 25cm²(50X50 mm)
	GT 80/2 16cm²(70X70 mm)

프로그램
이미지	모델명	오더번호
	Top mount joint	49.51 66 00
	foot stand	49.51 74 00
	Wall hinge	49.51 70 00
	Adapter flange for wall hinge	49.51 79 00
	intervalcoufling	49.51 67 00
	Flange coupling	49.51 77 00
	Angle	49.51 80 00
	Angle flange coupling	49.51 78 00
	signal fitting	49.51 80 10
	Coupling	49.51 73 00
	Angle coupling	49.51 75 00
	Console adapter	49.51 76 00
	Console coupling	49.51 62 00
	Top-mounted joint	49.61 66 00
	Foot stand	49.61 74 00
	Wall hinge	49.61 70 00
	Adapter flange for wall hinge	49.61 79 00
	Intermediate joint	49.61 67 00
	Flange coupling	49.61 77 00
	Angle flange coupling	49.61 78 00
	Angle	49.61 80 00
	Signal fitting	49.61 80 10
	Coupling	49.61 73 00
	Angle coupling	49.61 75 00
	Console adapter	49.61 76 00
	Console coupling	49.61 62 00
	Top-mounted joint	49.81 66 00
	Foot stand	49.81 74 00
	Wall hinge	49.81 70 00
	Intermediate joint	49.81 67 00
	Flange coupling	49.81 77 00
	Angle flange coupling	49.81 78 00
	Angle	49.81 80 00
	Signal fitting	49.81 80 10
	Coupling	49.81 73 00
	Angle coupling	49.81 75 00
	Console adapter	49.81 76 00

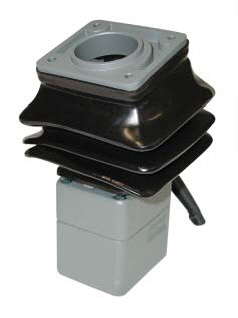

	Console coupling	49.81 62 00
	Adapter GTK on GT 80/2; GT 60/2	49.81 10 00
